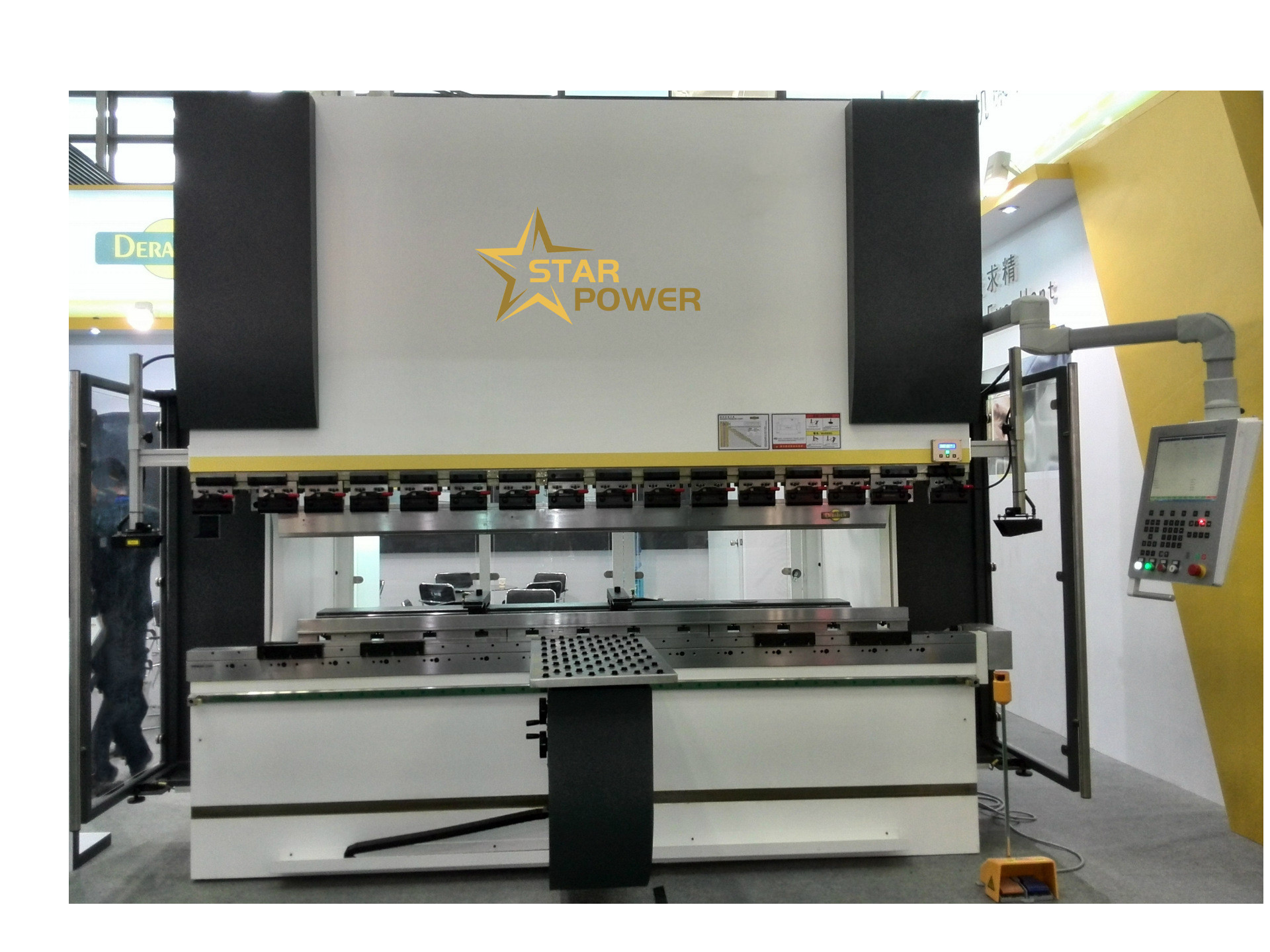

63トンの2.5m CNC 折りたたみ機械 キッチンシンク製造機械

63トンの2.5m CNC 折りたたみ機械 キッチンシンク製造機械

FBT-63T / 2500 扭曲軸同期CNC屈曲

技術文書

1. 技術パラメータ:

2機能 紹介

1,10.2インチ高画質タッチスクリーン:低消費電力,高性能,直感的でシンプル

2完全機能,人間化,直感的,シンプルで学習が簡単,最大限に活用

操作者の訓練サイクルを短縮する

3単一の製品の手動的な迅速な位置付け.

4角度プログラミング機能

5直接プログラミング機能

6スライダー位置の制御と,スライダー位置の高精度測定.

7金属板の拡張値の自動計算

8後ろの引力アド曲げる機能

9シンプルなパラメータ修正機能があり,修正モードの選択が2つあります.

10製品保存機能: 100 製品プログラム (各製品プログラムには 20 手順があります) が必要に応じて拡張されます.

11調整可能なスライダー戻り高さ:各曲がりプロセスのスライダーの開口高さは,生産効率を改善するために独立してプログラムできます.

12制御システム: TP10S

• 技術的特徴

• 液圧バルブ:ハイメン・シンリ・シンリ

2オイルシリンダー:シール 日本NOK,ローリング技術を使用し,最も薄い表面コーティングも0.12mmに達し,耐磨性が高い.

3フレームの各構成要素は,熱付け処理と振動老化処理の後,溶接ストレスの原因で変形と加工ストレスを排除する,鋼板の溶接構造を採用します.機械の精度と耐久性を保証する.

4. 機体は,簡単な輸送のために統合溶接構造を採用します. 大きな床掘削機の全処理は,機械ツールの精度を保証することができます.

5機体,スライダー,その他の重要な部品は,機械の信頼性を確保するために,ANSYS有限要素分析ソフトウェアによって分析されます.

6両端のシリンダーは,スライドを直接動かすために両柱に配置されているので,機械はシンプルで硬い.

スライダは,扭曲軸の力によって同期され,特定の部分負荷に耐えることができます. スライダは,フレーム構造,強い硬さ,

高強度で細かい変形

7上部の模具は,高屈曲精度を達成できる上部の模具傾斜鉄精度補償メカニズムで装備されています.

8. 後部ギアとスライダー移動値はディスプレイ画面に表示されます

9この水力システムは,スライドの急速な下降,遅い下降,前進速度の曲がり,急速な戻り,上下過程でスライドの緊急停止を実現することができます.

10電気制御は中央集権的で信頼性があり,特に次のとおりです.

電源装置は機体内にあり,コントロールパネルのタッチスクリーンで制御・実現される.

足のスイッチを装備し,直接の曲がり作用で操作できます. 便利で迅速です.

オーバーロードと短回路は空気スイッチで保護されます.

11材料: 42 CrMo

4設定する

5配送の詳細:

1液体シートメタルCNC屈曲機,モデル: FBT-63T / 2500mm 1セット

2ランダムな添付ファイル:

3ランダムなツール:

5機械の使用条件は,使用者が提供しなければならない.

1電源:380V ± 10%,50HZ

2周囲の温度: 5~38°C (作業温度)

3環境湿度:相対湿度は20~80% RHです.

4強い振動源や電磁気干渉源から離れろ

5有害で腐食性の高いガスも塵もない

6配達時間は15~20日です
